Magnetic Lock

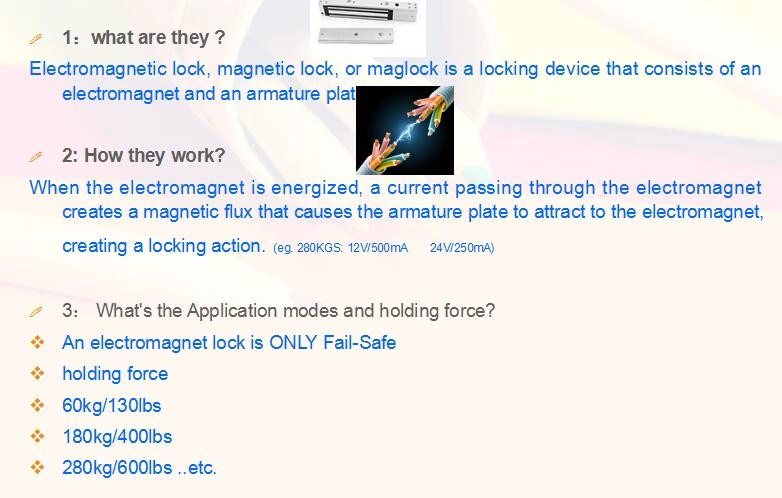

1.Working principle of Magnetic Lock
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/aa/20160329173742057.jpg.webp)

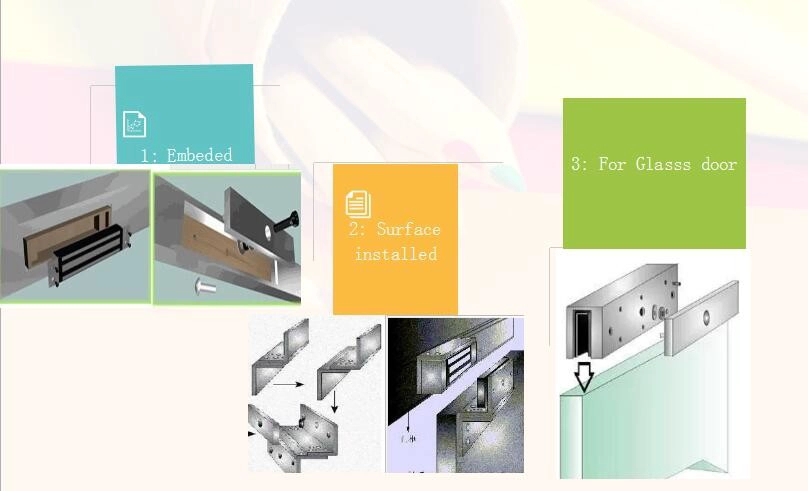

2.Installtion style of electromagnetic lock 12v
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/8c/20160329173911778.jpg.webp)

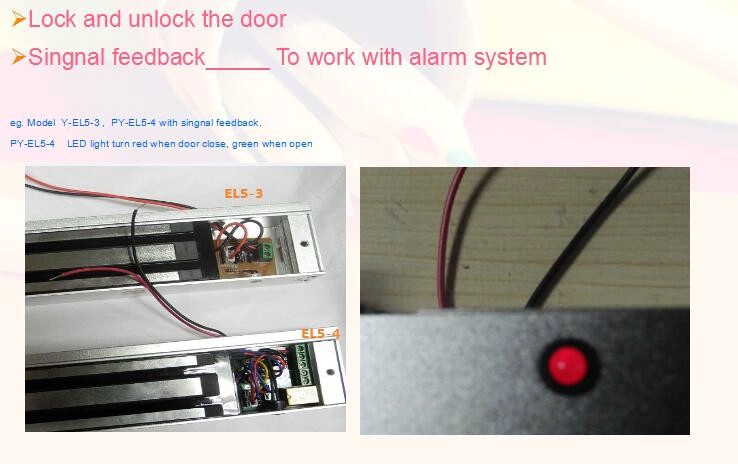

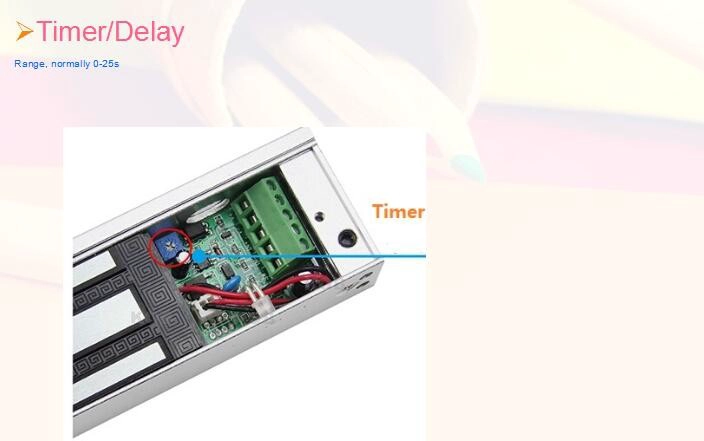

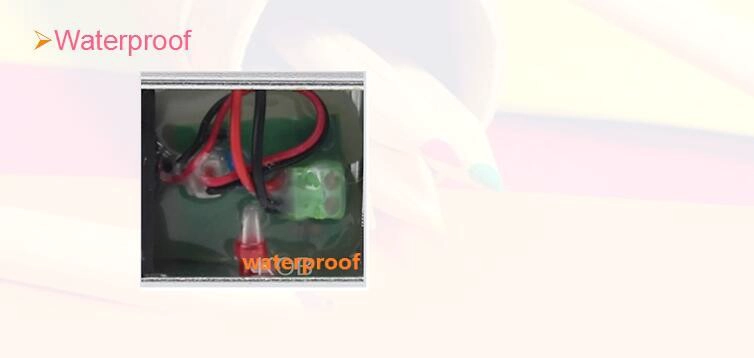

3.Function of electronic door lock
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/0b/20160329173928565.jpg.webp)
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/24/20160329173949578.jpg.webp)
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/50/20160329174005657.jpg.webp)
4. Wiring of electronic digital lock

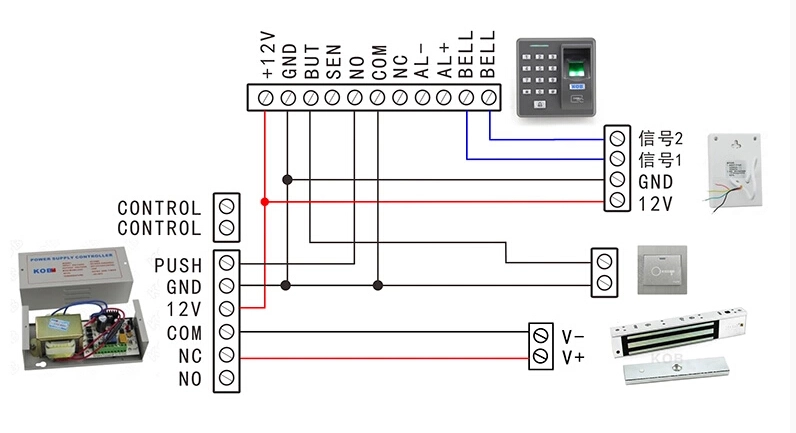

A.common wiring
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/70/20160329174046032.png.webp)

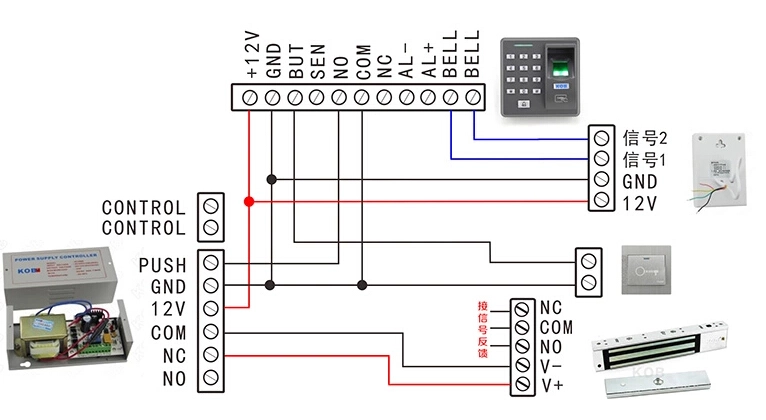

B. Wiring with Feedback singal
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/4c/20160329174153860.png.webp)

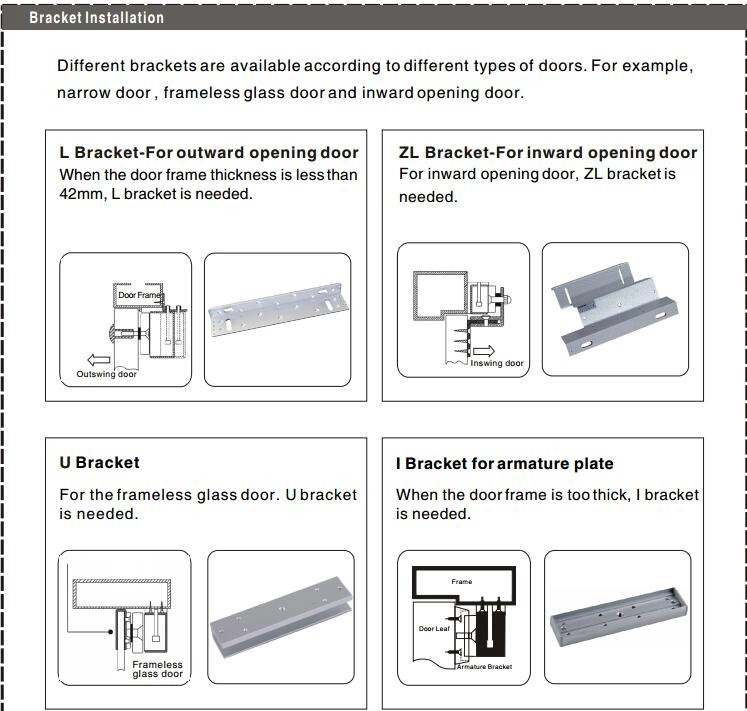

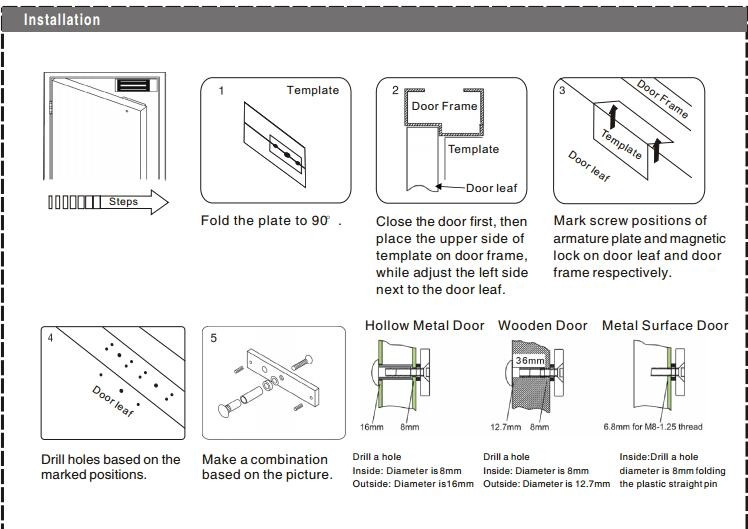

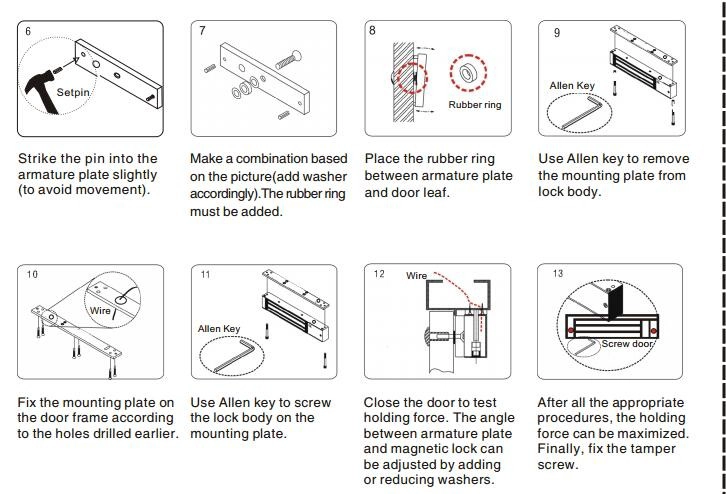

5. Installation of 280kg electronic lock
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/b2/20160329174216503.jpg.webp)
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/f0/20160329174236062.jpg.webp)
![](https://cdn.cloudbf.com/thumb/format/mini_xsize/upfile/157/images/1b/20160329174320590.jpg.webp)
